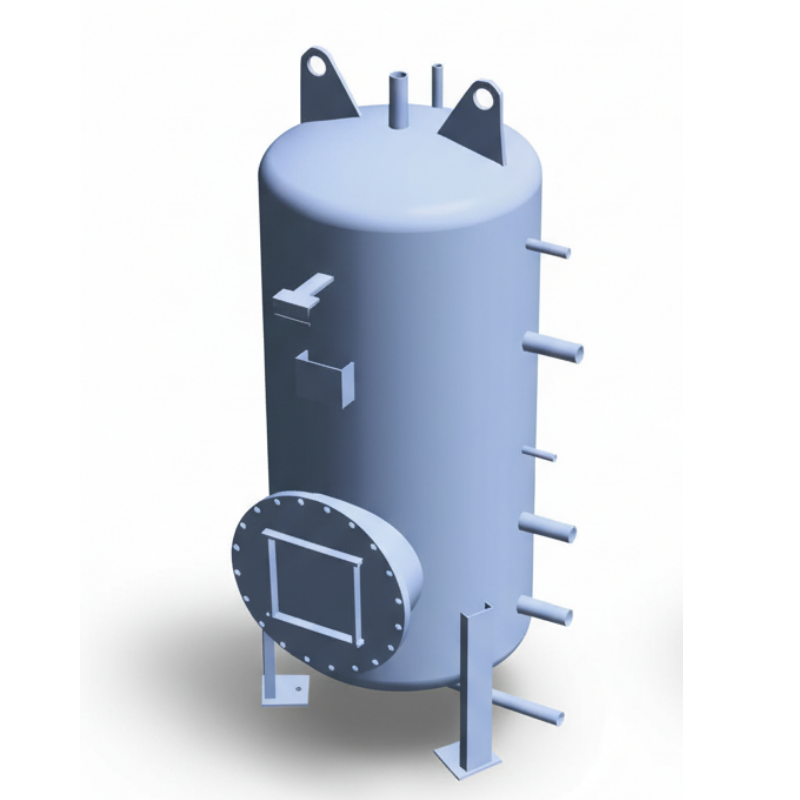

Boiler/Tanque de Água Quente
Boiler/Tanque de Água Quente - Imagem 2
Boiler/Tanque de Água Quente - Imagem 3

Boiler/Tanque de Água Quente

Baixa tabela

Tendo em vista a grande propagação da utilização e do consumo consciente dos recursos naturais, o Tanque de água quente é um grande aliado ao combate do desperdício de energia. Esses tanques permitem o aproveitamento do calor disponível na descarga dos compressores frigoríficos para aquecer a água utilizada na limpeza de cozinhas, açougues e outros pisos com gordura. Empregado hoje em sua grande maioria, por supermercadistas, que perceberam a vantagem dessa utilização pelo fato de possuírem sistemas frigoríficos com energia térmica disponível. Mas é possível utilizar também em outras instalações, com aquecedores elétricos ou a gás.

A economia de energia obtida para aquecimento de água não passa despercebida: Tendo, por exemplo, um supermercado com 2500 metros quadrados de área construída, que em média apresenta necessidade frigorífica de cerca de 100000 kcal/h para o regime de resfriados, instalando-se um trocador de calor com capacidade de 10 kW e considerando um consumo de 50% do dia, teremos uma potência de aquecimento de 120 kW/d ou 3600 kW/mês.

Fabricados de aço-carbono, todos os tanques de água quente, são tratados interna e externamente com pintura para evitar corrosão e, possuem revestimento externo em lã de rocha com acabamento em alumínio garantindo assim a conservação da temperatura da água em seu interior. Com boca de inspeção/visita tem-se acesso ao interior do tanque para manutenção corretiva ou programação de manutenção preditiva aumentando ainda mais a vida útil do equipamento.

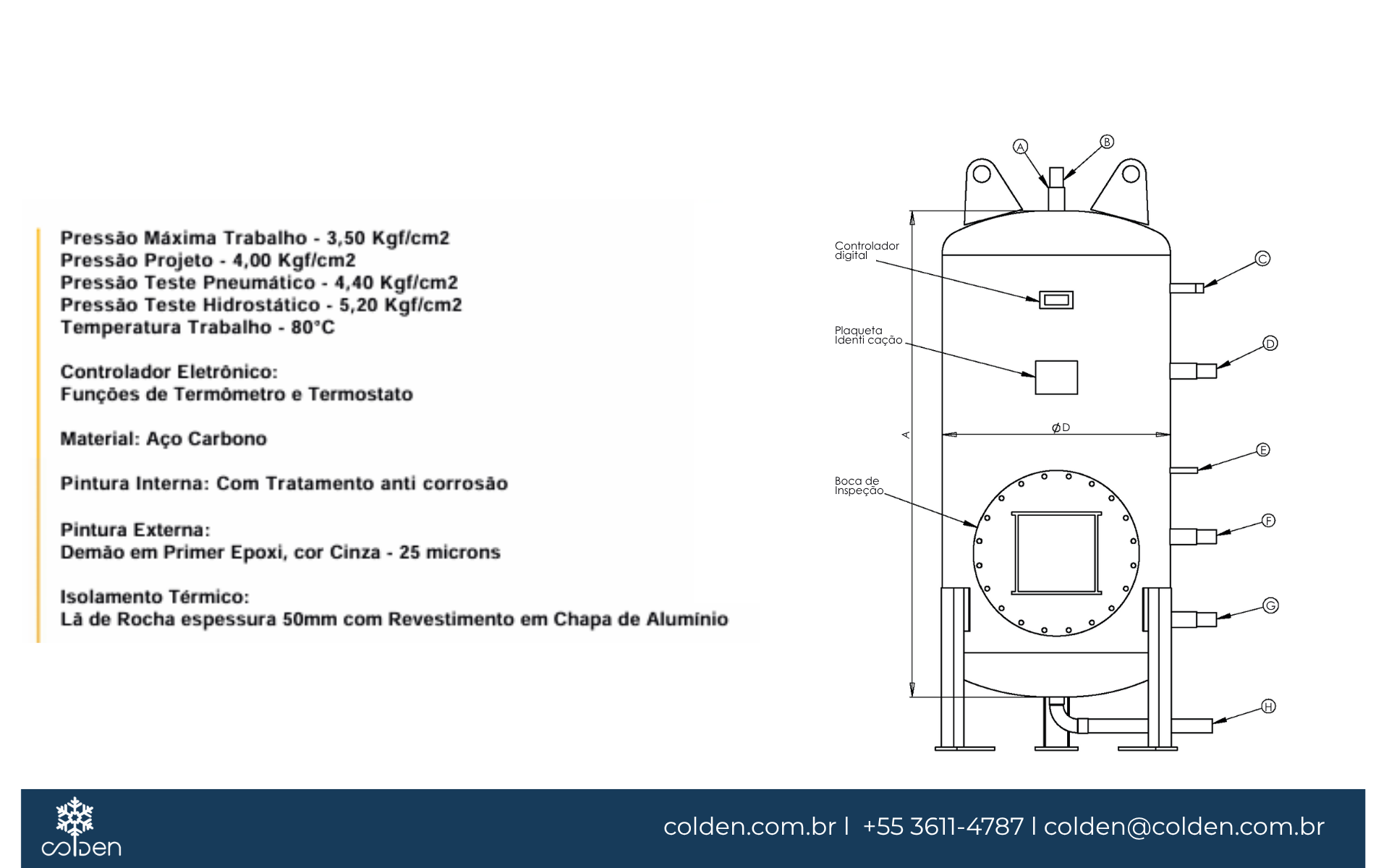

VT: Válvula TanquePressão Máxima Trabalho – 3,50 Kgf/cm2 Pressão Projeto – 4,00 Kgf/cm2 Pressão Teste Pneumático – 4,40 Kgf/cm2 Pressão Teste Hidrostático – 5,20 Kgf/cm2 Temperatura Trabalho – 80°C

Controlador Eletrônico:
Funções de Termômetro e Termostato
Material: Aço Carbono
Pintura Interna: Com Tratamento anti corrosão
Pintura Externa:
Demão em Primer Epoxi, cor Cinza – 25 microns
Isolamento Térmico: Lã de Rocha espessura 50mm com Revestimento em Chapa de Alumínio
Opcionais: Conexões para Resistência Elétrica

O esquema de instalação mais comum é colocando-se um trocador de calor na linha de descarga dos compressores, utilizando o gás para aquecer a água. No sistema há uma bomba que circula a água quente entre o tanque e o trocador de calor. Um controlador eletrônico regula a temperatura a ser mantida no tanque que ao atingi-la, desliga a bomba e só volta a religá-la quando a temperatura mínima regulada for atingida. O Tanque de água quente trabalha com pressões da rede de saneamento básico ( não superiores a 3,5 Bar ) e havendo necessidade de pressões maiores nos consumidores ( torneiras, mangueiras, etc ), pode-se instalar uma bomba auxiliar em sua saída ( Nunca na entrada do tanque ).

Categoria:

Descrição

Tendo em vista a crescente adoção de práticas sustentáveis e o consumo consciente dos recursos naturais, o tanque de água quente é um importante aliado no combate ao desperdício de energia. Esses tanques permitem o aproveitamento do calor disponível na descarga dos compressores frigoríficos para aquecer a água utilizada na limpeza de cozinhas, açougues e outros ambientes com acúmulo de gordura. Já fazem parte, em sua maioria, de sistemas instalados em supermercados, que identificaram a vantagem dessa solução por possuírem energia térmica disponível em seus equipamentos de refrigeração. No entanto, seu uso também é indicado para outras instalações, em conjunto com aquecedores elétricos ou a gás.

A economia de energia obtida com esse processo é significativa. Em um supermercado com 2.500 m² de área construída, com necessidade frigorífica média de 100.000 kcal/h para o regime de resfriados, a instalação de um trocador de calor com capacidade de 10 kW e utilização média de 50% do dia resulta em uma potência de aquecimento equivalente a 120 kW/dia ou 3.600 kW/mês.

Fabricados em aço-carbono, todos os tanques de água quente recebem tratamento interno e externo contra corrosão e possuem isolamento térmico em lã de rocha, com acabamento em alumínio, garantindo a conservação da temperatura interna. A presença de boca de inspeção/visita permite o acesso para manutenção corretiva ou preditiva, prolongando a vida útil do equipamento.

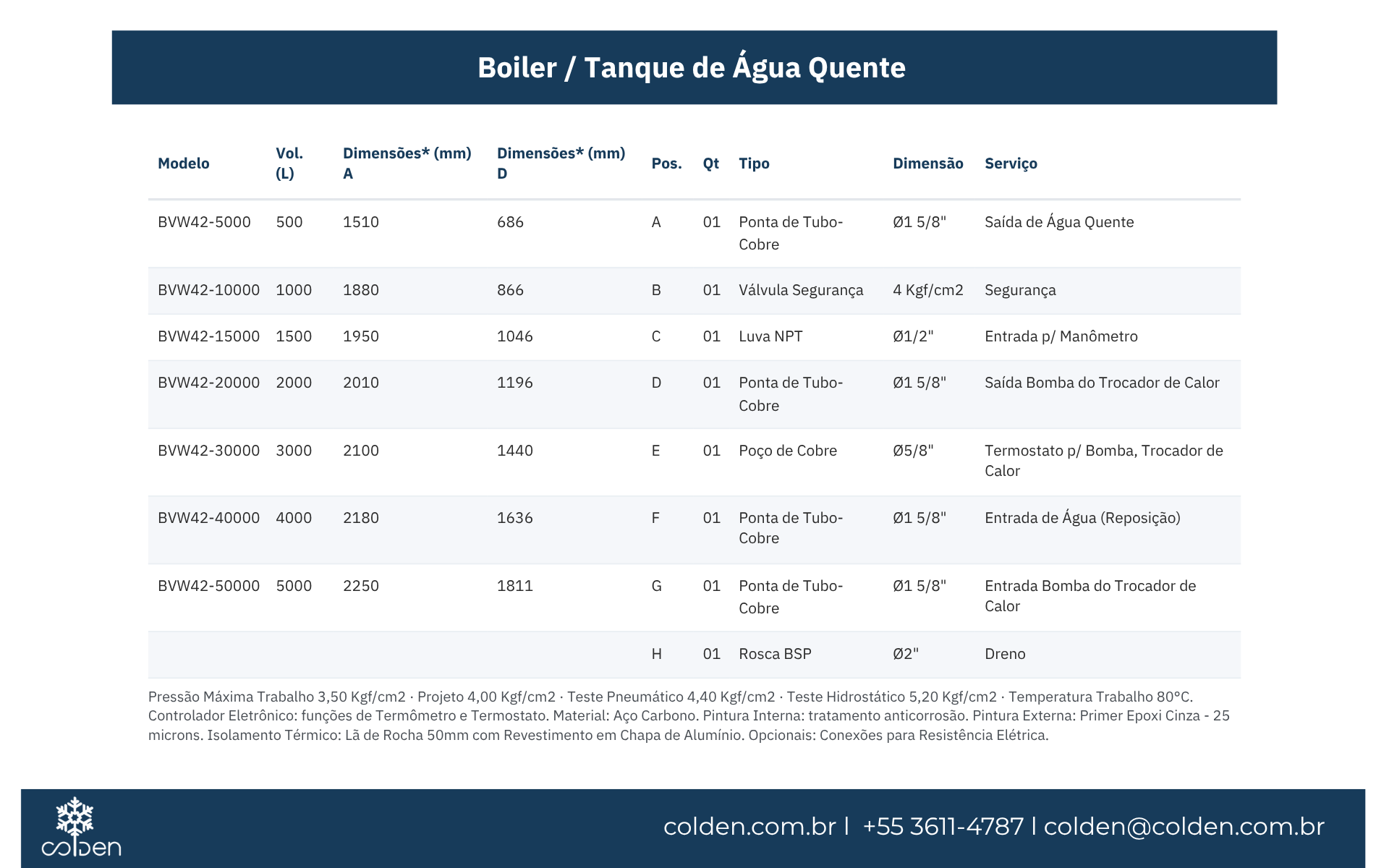

Dados Técnicos
VT: Válvula Tanque
Pressão Máxima de Trabalho: 3,50 kgf/cm²
Pressão de Projeto: 4,00 kgf/cm²
Pressão de Teste Pneumático: 4,40 kgf/cm²
Pressão de Teste Hidrostático: 5,20 kgf/cm²
Temperatura de Trabalho: 80°C

Controlador Eletrônico

Funções de termômetro e termostato

Material: Aço-carbono

Pintura interna: tratamento anticorrosivo

Pintura externa: demão em primer epóxi, cor cinza – 25 micra

Isolamento térmico: lã de rocha, espessura 50 mm, com revestimento em chapa de alumínio

Opcionais: conexões para resistência elétrica

O sistema de instalação mais comum consiste no posicionamento de um trocador de calor na linha de descarga dos compressores, utilizando o gás quente para aquecer a água. Uma bomba circula a água entre o tanque e o trocador, e um controlador eletrônico mantém a temperatura regulada: ao atingir o valor programado, ele desliga a bomba e só a religa quando a temperatura cai para o limite mínimo estabelecido. O tanque trabalha com pressões provenientes da rede pública de abastecimento (não superiores a 3,5 bar) e, quando há necessidade de pressões maiores nos pontos de consumo (torneiras, mangueiras etc.), recomenda-se instalar uma bomba auxiliar na saída do tanque, nunca na entrada.
